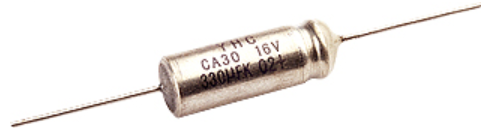

>> 产品简介
本系列产品是管状半密封、有极性、非固体电解质、烧结阳极钽质电容器。体积小、漏积小、漏电流小、性能优良，稳定可靠，寿命和，适用于通讯、宇航等军民用电子设备。符合部标。

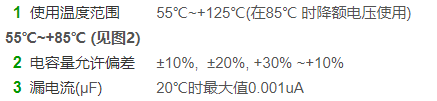

>> 主要技术性能
20℃时漏电流(I0)最大值 | 85℃时漏电流(I0)最大值 | 125℃时漏电流(I0)最大值 |
I0=0.001CRUR或1u
A
(取较大者)
式中： I0=漏电流 ，μA
CR=标称电容量，μF
UR=额定电压，V | I0=8 I0 | I0=10 I0 |

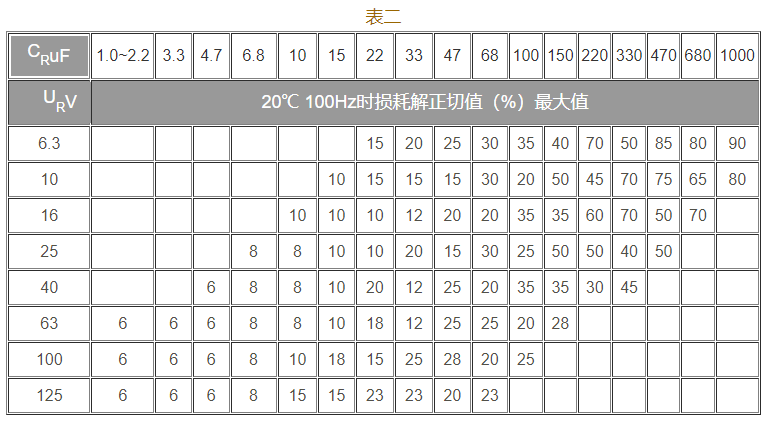

>> 20℃ 100Hz tg￡(%) 时损耗角正切值

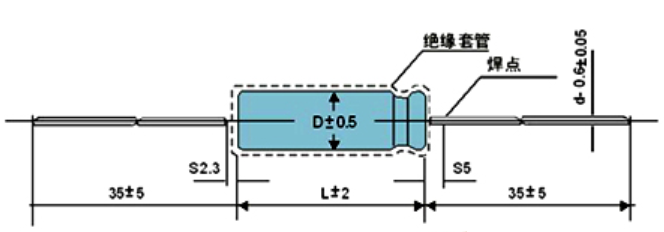

外形尺寸、最大重量、额定电压、降额电压、及标称电容量对应表
额定电压(V) | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 125 |
降额电压 (V) | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 75 |
外壳代号 | DXL (mm) | 最大重量Wt.(g) |
Capacitance
(uF) |
1 | 5×14 | 4 | 22 | 15 | 10 | 6.8 | 4.7 | 2.2 | 1.5 | 1 |
33 | 22 | 15 | 10 | 6.8 | 3.3 | 2.2 | 1.5 |
47 | 33 | 22 | 15 | 10 | 4.7 | 3.3 | 2.2 |
68 | 47 | 33 | 22 | 15 | 6.8 | 4.7 | 3.3 |
100 | 68 | 47 | 33 | 22 | 10 | 6.8 | 4.7 |
2 | 6×16 | 5 | 150 | 100 | 68 | 47 | 33 | 15 | 10 | 6.8 |
220 | 150 | 100 | 68 | 47 | 22 | 15 | 10 |
3 | 8×16 | 7 | 330 | 220 | 150 | 100 | 68 | 33 | 22 | 15 |
470 | 330 | 220 | 150 | 100 | 47 | 33 | 22 |
4 | 8×22 | 10 | 680 | 470 | 330 | 220 | 150 | 68 | 47 | 33 |
5 | 10×22 | 14 | 1000 | 680 | 470 | 330 | 220 | 100 | 68 | 47 |
6 | 10×25 | 17 |
| 1000 | 680 | 470 | 330 | 150 | 100 |
|
订货方法
| CA30 | 68 | M | 032 | 1 |
| 型号 | 容量 | 容量精度 | 额定电压 | 工作温度 |
| 容量单位 μF 68=68μF |
M=±20%
K=±10%
J=±5% |
6.3V=006
10V=010
16V=016
25V=025
32V=032
40V=040
63V=063
75V=075
100V=100 | 1. -55℃—+125℃ 2. -55℃—+85℃ |
