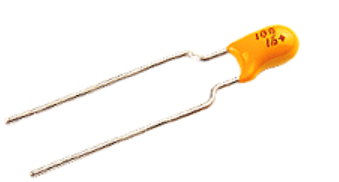

>> 产品简介
本产品采用进口的优质的防潮、阻燃性环氧树脂包封和激光打印技术，具有体积小、漏电流和介质损耗小、频率及温度特性好、寿命长、可靠性高、稳定性好。有很宽的工作温度范围，长时间工作和搁置后性能稳定。适用于尖端军事、电脑、汽车、通讯、高档家用电器等领域。本产品执行国际电工委员会IEC384-15-3技术规范，产品符合GB7215-87标准。
>> 主要电性能
◆ 使用温度范围：-55 ~125℃（大于85℃降额电压使用)
◆ 容量偏差：±20% ,±10%,±5%（特殊订货）
◆ 容量系列：0.1μF～330μF
◆ 电压系列：4V~50V
◆ 漏电流（20℃) I0 ≤0.02CRUR 或1μA(取大者)
◆ 损耗角正切 (20℃)见表1
◆ 高低温特性：见表1
◆ 气候类别：55/125/10
◆ 寿命试验：1000小时
表1
| 容量(μF) | 容量变化 (%) | 损耗最大值 (%) | 漏电流最（μA） |
| -55℃ | +85℃ | +125℃ | -55℃ | +20℃ | +85℃ | +125℃ | +85℃ | +125℃ |
| ≤1.0 | ±10 | ±15 | ±25 | 6 | 4 | 6 | 6 | 10 I0 | 12.5 I0 |
| 1.5~6.8 | 8 | 6 | 8 | 8 |
| 10~68 | 10 | 8 | 10 | 10 |
| 100~330 | 12 | 10 | 12 | 12 |

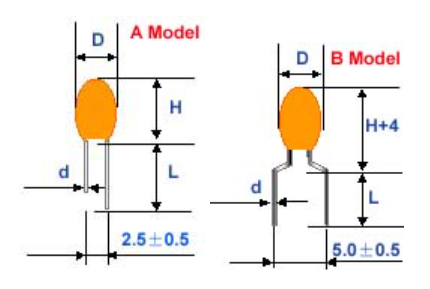

>> 外形尺寸
| 壳号 | D（MAX） | H（MAX） | L（±1） | d（±0.05） |
| A | 4.0 | 6.0 | 14 | 0.5 |
| B | 4.8 | 7.2 | 14 | 0.5 |
| C | 5.5 | 8.0 | 14 | 0.5 |
| D | 6.0 | 9.4 | 14 | 0.5 |
| E | 7.2 | 11.5 | 14 | 0.5 |
| F | 8.2 | 12.5 | 14 | 0.5 |
>> 容量与额定电压
| 容量（μF） | 容量代码 | 额定电压 (V) |
| 4 | 6.3 | 10 | 16 | 25(20) | 35 | 50 |
| 0.1 | 104 | | | | | | A | A |
| 0.15 | 154 | | | | | | A | A |
| 0.22 | 224 | | | | | | A | A |
| 0.33 | 334 | | | | | | A | A |
| 0.47 | 474 | | | | | | A | A |
| 0.68 | 684 | | | | | | A | A |
| 1 | 105 | | | | A | A | A | B |
| 1.5 | 155 | | | | A | A | A | C |
| 2.2 | 225 | | | A | A | A | B | C |
| 3.3 | 335 | | A | A | A | B | B | D |
| 4.7 | 475 | A | A | A | B | B | C | D |
| 6.8 | 685 | A | A | B | B | C | D | E |
| 10 | 106 | A | B | B | B | C | D | E |
| 15 | 156 | A | B | C | C | D | E | F |
| 22 | 226 | B | C | C | C | D | E | F |
| 33 | 336 | B | C | D | D | E | F | |
| 47 | 476 | C | D | D | D | E | F | |
| 68 | 686 | D | D | D | E | F | | |
| 100 | 107 | D | E | E | E | F | | |
| 150 | 157 | E | E | E | F | | | |
| 220 | 227 | E | E | F | | | | |
| 330 | 337 | F | F | | | | | |
>> 标记与包装

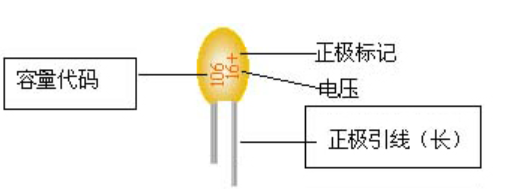

> 标记
◆ 包装带 B：散装 T：盘式编带 A：弹匣式编带

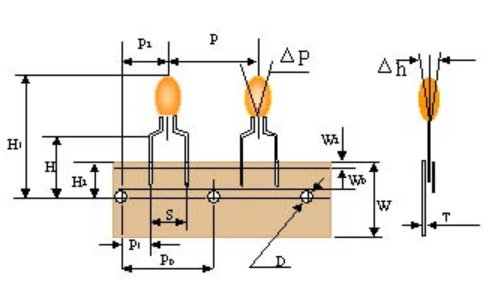

◆ 卷盘尺寸 (各项说明 IEC286-2)
| 符号 | 尺寸 | 符号 | 尺寸 |
| (mm) | (mm) |
| P | 12.7±1.0 | D | 4.0±0.3 |
| P0 | 12.7±0.3 | T | 0.5±0.2 |
| W | 18 | 1 | Δh | 0±2.0 |
| -0.5 | H | 16±0.5 |
| W0 | 5min | S | 2.5±0.5 | 5.0±0.7 |
| H2 | 9 | 0.75 | P1 | 5.10±0.5 | 3.85±0.7 |
| -0.5 |
| W2 | 0 | 1 | P2 | 6.35±0.4 |
| 0 |
| H1 | 32.5max | ΔP | ±1.3max |

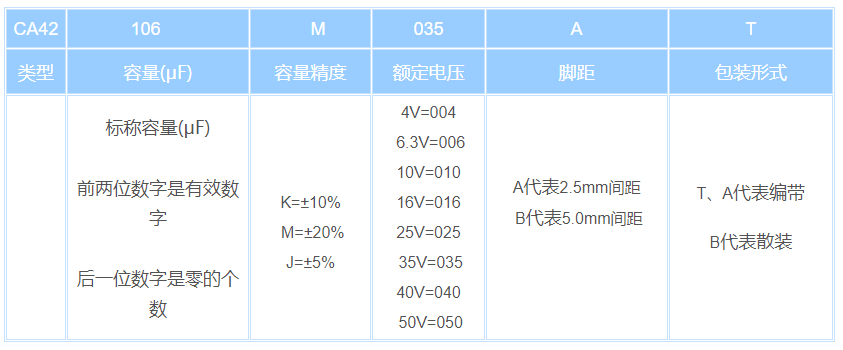

>> 订货方法
