SIP 厚膜网络电阻

SIP 厚膜网络电阻

产品名称：

产品详情

>> 产品特征

◆  小型化、高密度组装。
◆  可得到不同电阻值的组合
◆  使用高可靠性的RuO2浆料



 项目标准测试方式
温度循环±(1.0%R +0.05 Ω)-55℃ ～ +125℃ 五个循环
短时间过负载±(2%R +0.1 Ω)额定电压×2.5 秒
耐焊接热±(1%R +0.05 Ω)260+5℃ for 10 秒
耐湿负载寿命±(3%R +0.1 Ω)                    60℃±2℃ 90-95%RH
                              1000Hrs at RCWV 1.5Hrs ON,
                              0.5Hrs OFF
负载寿命±(3%R +0.1 Ω)                    70℃±2℃,
                              1000Hrs at RCWV
                              1.5Hrs ON,0.5Hrs OFF
可焊性可焊面积 ≥ 95%235±5℃ for 2

>> 额定功率

项目AB
额定功率1/8W (1/4W)1/8W (1/4W)
最大工作电压200V
电阻值误差±1%(F) ±2%(G) ±5%(J)
电阻值范围E-24 系列(10 Ω～1M Ω)
使用温度范围-55℃ ～ +125℃
电阻温度系数±250ppm/℃/±100ppm/℃
额定温度+70℃


>> 标准电阻值

E-12 类

1012151822333947566882
100120150180220330390470560680820
1K1.2K1.5K1.8K2.2K3.3K3.9K4.7K5.6K6.8K8.2K
10K12K15K18K22K33K39K47K56K68K82K
100K120K150K180K220K330K390K470K560K680K820K
1M1.2M1.5M2.2M3.3M




>> 包装数量

散包装（B）

3-6Pins: 每袋400粒，每盒5袋 。
           ≥7Pins:  每袋200粒，每盒5袋 。


>> 订货方法

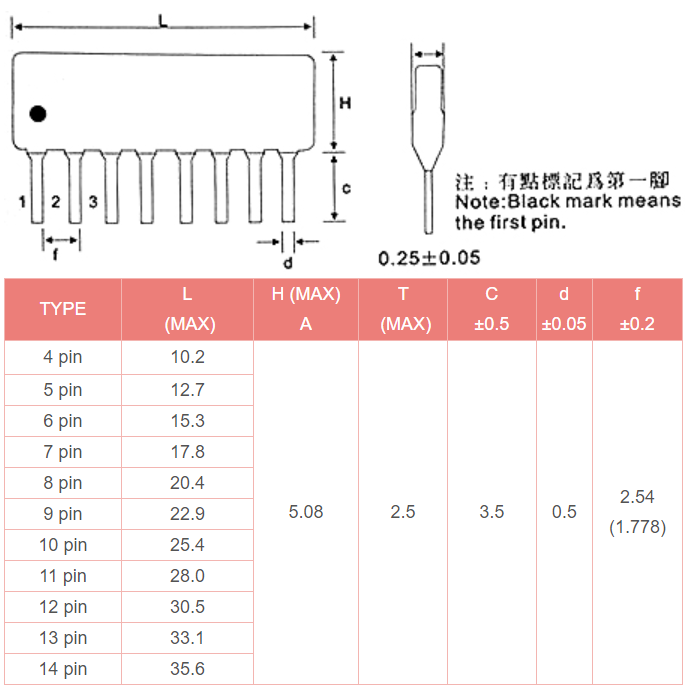

>> 外形尺寸





>> 电路结构



暂无内容
暂无内容
暂无内容
暂无内容
暂无内容
