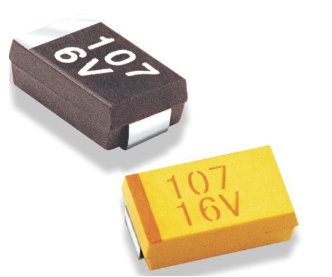

CA45 固体片式钽电容器

CA45 固体片式钽电容器

产品名称：

产品详情

>>产品简介

本产品是专为表面贴装要求而设计制造的片式固体钽电解电容器.有 A, B, C, D, E, S 六种壳号,与CA42树脂包封产品相比,它具更低的等效串联电阻ESR.适用于自动表面贴装机.广泛用于尖端军事,电脑,手机等领域.本产品执行 EIA 535BAAC 和QC300801,Q/YHC.45-01 技术标准。



>>主要电性能

◆  使用温度范围：-55℃~ +125℃（大于85℃以降额电压使用）
◆  容量偏差：±20%，±10%
◆  容量系列：0.1μF~1000μF
◆  电压系列：2.5V~50V
◆  漏电流（20℃）：I0 ≤0.01CRUR 或0.5μA （取大者）
◆  损耗角正切 （20℃）：见表1

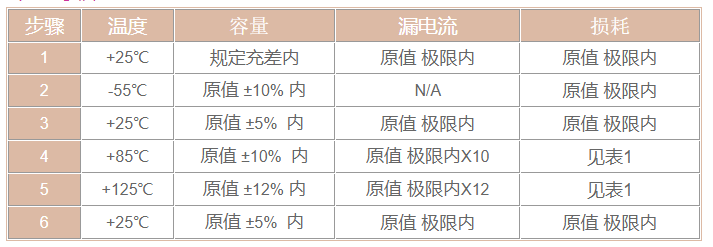

◆  高低温特性：见表1
◆  气候类别： 55/125/21
◆  寿命试验： 2000小时
◆  可靠性：在85℃、0.1Ω/V串联电阻条件下1000小时失效2%的置信度



容量 (μF)

容量变化（%）

损耗最大值（%）

漏电流最大值

-55℃

+85℃

+125℃

-55℃

+20℃



+85℃

+125℃

+85℃

+125℃

≤1.0

-10

+10

+12

6

4

6

6

10 I0

12 I0

1.5-68-10+10+12106101010 I012 I0
100-330CD-10+10+12128121210 I012 I0
B14101414
≥470-10+10+121612161610 I012 I0

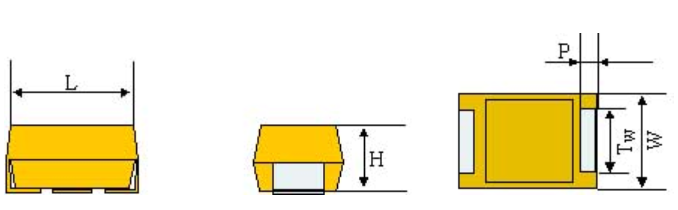

>>外型尺寸



壳号

 EIA / IECQ

L

W

H

P

Tw

P

20122.0±0.21.2±0.21.2±0.20.5±0.31.2±0.1

A

3216

3.2±0.2

1.6±0.2

1.6±0.2

0.8±0.3

1.2±0.1

B

3528

3.5±0.2

2.8±0.2

1.9±0.2

0.8±0.3

2.2±0.1

C

6032

6.0±0.3

3.2±0.3

2.5±0.3

1.3±0.3

2.2±0.1

D

7343

7.3±0.3

4.3±0.3

2.8±0.3

1.3±0.3

2.4±0.1

E

73437.3±0.34.3±0.34.0±0.31.3±0.32.4±0.1

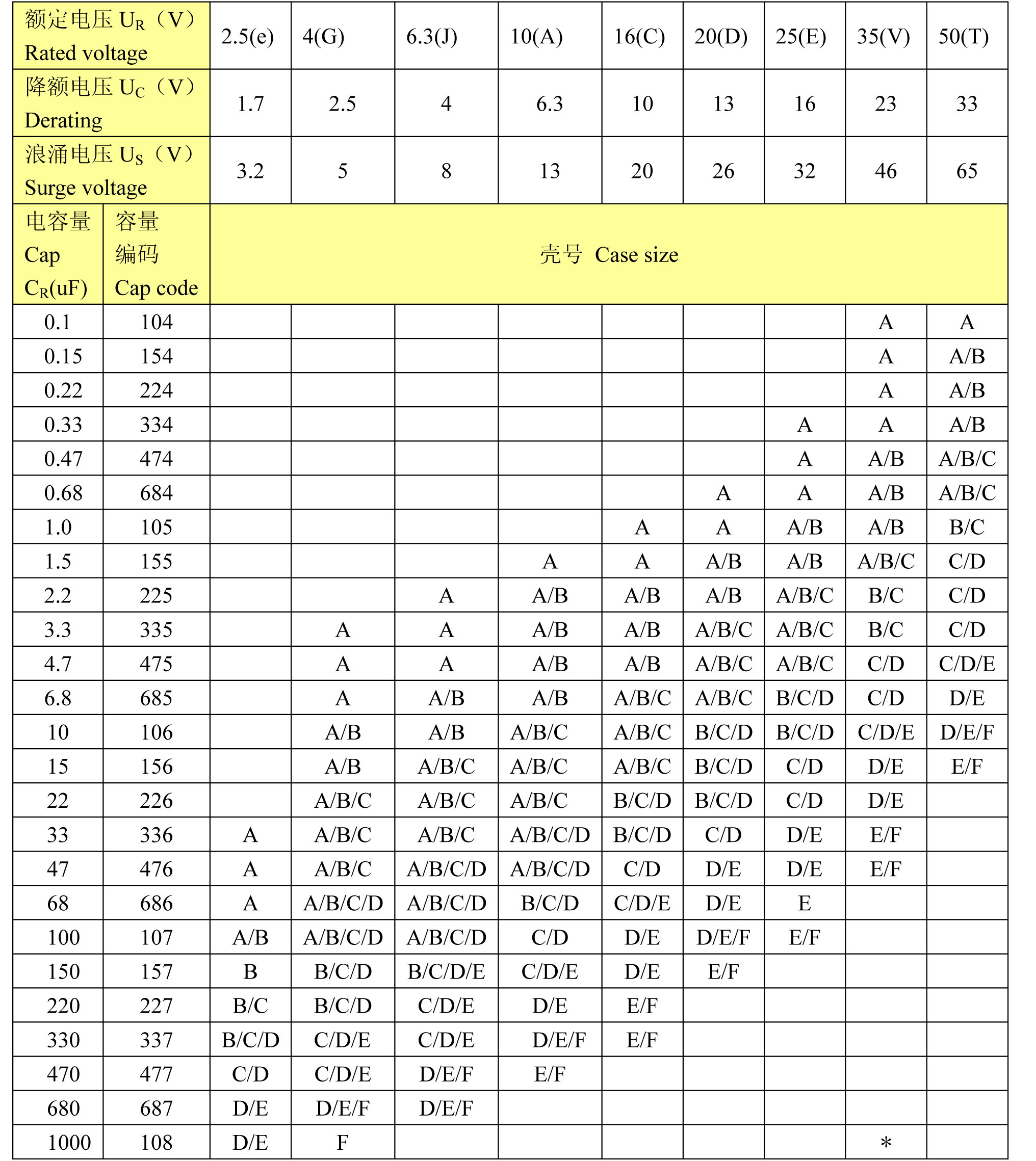

>>标称容量、额定电压与壳号对照表

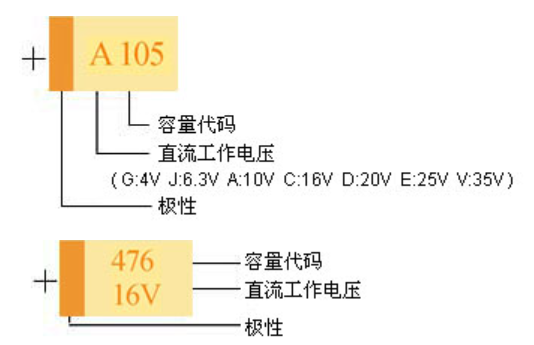

>>标记

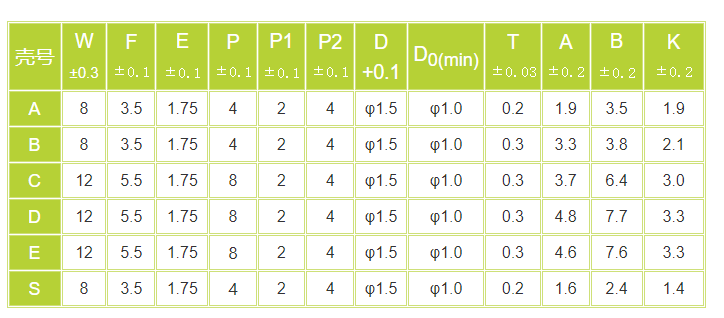

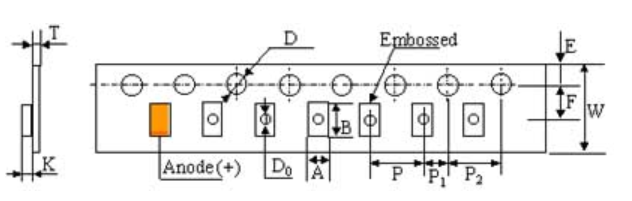

>>载带

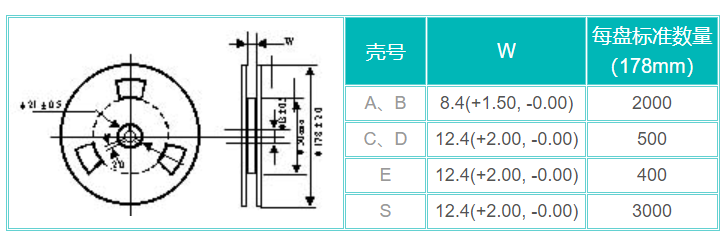

>>卷盘尺寸

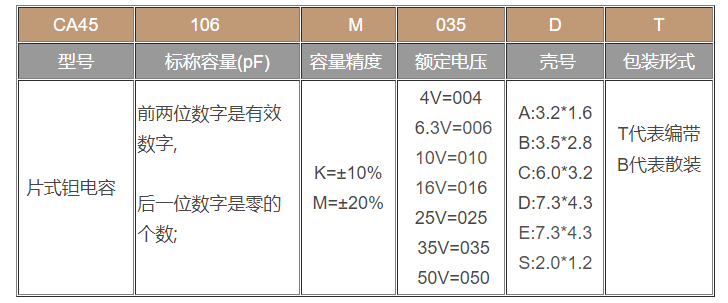

>>订货方法

(CA45 106 M 035 D T)


>>  产品特征

电容器的额定电压、降额电压、浪涌电压、标称容量和壳号

                                                                                     额定电压                                                       (V)
                                                                 Rated Voltage                                                                                                                        		4.06.310.016.020.025.035.050.0
                                                                                     降额电压                                                       (V)
                                                                 Rated Derating                                                                                                                        		2.54.06.310.013.016.023.033.0
                                                                                     浪涌电压                                                       (V) +85℃
                                                                 Surge Voltage                                                                                                                        		5.08.013.020.026.032.046.065.0
                                                                                     浪涌电压                                                       (V) +125℃
                                                                 Surge Voltage

3.4

5.09.0

12.0

16.020.026.038.0
标称容量(uF) +85℃
           Capacitance		壳号(标准型 / 缩小型)
0.1    S AA
0.15



S
AB/A
0.22



S
AB
0.33



S
AB
0.47


SSAB/AC
0.68

SSA/SABC
1.0
A/SA/SA/SAB/ABC
1.5SA/SA/SA/SB/ABC/BD/C
2.2SA/SA/SB/AB/ABCD
3.3A/SA/SA/SB/AC/BCD/CD
4.7A/SA/SB/AB/AD/CCD/CE
6.8A/SB/AB/AC/BD/CD/CD
10B/AB/AB/AC/BDD/CD
15B/AB/AC/BCDDE
22B/AB/AC/BD/CDDE
33C/BC/BD/CD/CDE

47C/BC/BD/CD/CE/D


68D/CD/CDDE


100D/CD/CDD



150D/CEEE



220D/CEEE



330DEE




470E






电容器的ESR值

额定电压(V)  Rated Voltage

 463101620253550

标称容量(标准型.缩小型)  Capacitors (Standard / Extended) (uF)

0.1    25.0 24.022.0
0.15    25.0 21.017.0/15.0
0.22    25.0 18.014.0
0.33    25.0 15.012.0
0.47   25.025.014.010/128.0
0.68  30.025.012/2510.08.07.0
1.0 14/2512/2511/209.07/86.55.5
1.530.012/2510.0/258.0/12.05/6.55.04.5/5.24.0/4.5
2.225.09/207.0/155.5/6.53.5/5.34.53.52.5
3.39/207.0/125.5/104.5/5.02.5/3.02.82.0/2.52.0
4.77.5/106.0/7.04/53.5/42.5/2.82.41.5/2.21.4
6.86.5/7.04/53/42.5/3.51.8/2.01.4/2.01.3
104/63/420./3.02.0/2.81.31.2/1.81.0
153.5/43.3/4.02.2/2.81.81.11.00.9
223.2/3.52.5/3.51.8/2.41.1/1.60.90.90.9
332.2/2.81.8/2.01.1/1.60.9/1.50.90.9
471.8/2.21.6/2.00.9/1.20.9/1.40.9/0.9
681.1/1.60.9/1.60.90.90.9
1000.9/1.30.9/1.40.90.9
1500.90.90.90.9


2200.90.90.90.9


3300.90.90.9


4700.9


0.1
0.15
0.22



>>  产品壳号与性能参数表

>容量

容量是在120 HZ、低于1.0V 极化电压 、25℃条件下测试。容量随温度的升高增大。

>漏电流

漏电流是在25℃、产品上串联1000Ω电阻、通电5分钟条件下测试。漏电流随温度的升高而增大。

>损耗

损耗是在120 HZ、低于1.0V rms 条件下测试。损耗将随频率的升高而增大。

>温度可靠性


> 温度冲击
在-55℃，室温，125℃条件下存放5次，每次30分钟，最终达到如下性能：
a. 容量不超初始值的±5%
b. 漏电不超初始极限值
c. 损耗不超初始极限值

> 耐久性
85℃、额定电压条件下或在125℃、2/3额定电压条件下2000小时后,最终达到如下性能：
a. 容量变化不超过初始值±10%
b. 漏电流不超初始极限值2倍
c. 损耗不超初始极限值1.5倍
 　
> 浪涌电压
在1.15倍额定电压,85℃,产品上串联1000Ω电阻条件下进行充电0.5分钟,放电5.5分钟1000个循环后:
a. 容量变化不超过初始值±10%
b. 漏电流不超初始极限值
c. 损耗不超过初始极限值
 　
> 耐溶剂
把产品放入20-25℃的异丙醇中1分钟,用刷子轻擦10下,重复3次.标记清晰,电参数不超初始极限值。

> 可焊性
把产品放入230±5℃的锡中3±0.5℃sec, 锡层覆盖率达95%。
