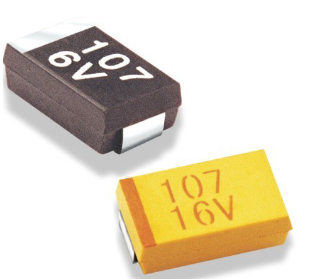

本产品是专为表面贴装要求而设计制造的片式固体钽电解电容器.有 A, B, C, D, E, S 六种壳号,与CA42树脂包封产品相比,它具更低的等效串联电阻ESR.适用于自动表面贴装机.广泛用于尖端军事,电脑,手机等领域.本产品执行 EIA 535BAAC 和QC300801,Q/YHC.45-01 技术标准。
>>主要电性能
◆ 使用温度范围：-55℃~ +125℃（大于85℃以降额电压使用）
◆ 容量偏差：±20%，±10%
◆ 容量系列：0.1μF~1000μF
◆ 电压系列：2.5V~50V
◆ 漏电流（20℃）：I0 ≤0.01CRUR 或0.5μA （取大者）
◆ 损耗角正切 （20℃）：见表1
◆ 高低温特性：见表1
◆ 气候类别： 55/125/21
◆ 寿命试验： 2000小时
◆ 可靠性：在85℃、0.1Ω/V串联电阻条件下1000小时失效2%的置信度
容量 (μF) | 容量变化（%） | 损耗最大值（%） | 漏电流最大值 |
-55℃ | +85℃ | +125℃ | -55℃ | +20℃ | +85℃ | +125℃ | +85℃ | +125℃ |
≤1.0 | -10 | +10 | +12 | 6 | 4 | 6 | 6 | 10 I0 | 12 I0 |
| 1.5-68 | -10 | +10 | +12 | 10 | 6 | 10 | 10 | 10 I0 | 12 I0 |
| 100-330 | CD | -10 | +10 | +12 | 12 | 8 | 12 | 12 | 10 I0 | 12 I0 |
| B | 14 | 10 | 14 | 14 |
| ≥470 | -10 | +10 | +12 | 16 | 12 | 16 | 16 | 10 I0 | 12 I0 |
